Переходные шайбы FASTEN для использования с аксессуарами других производителей (Da230)

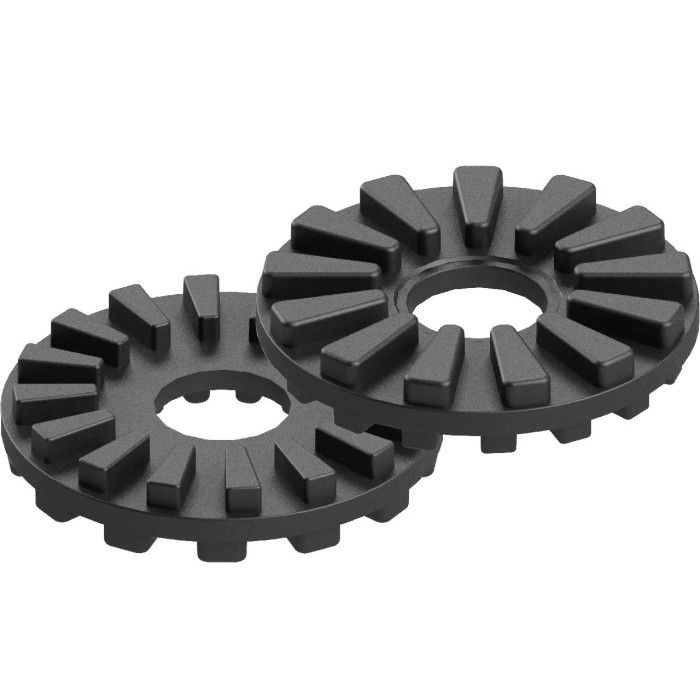

Переходные шайбы FASTEN Da230 позволяют использовать универсальные аксессуары FASTen владельцам лодок, у которых уже есть оборудование и аксессуары других торговых марок (SCOTTY, RAILBLAZA). В комплекте - 3 шайбы.

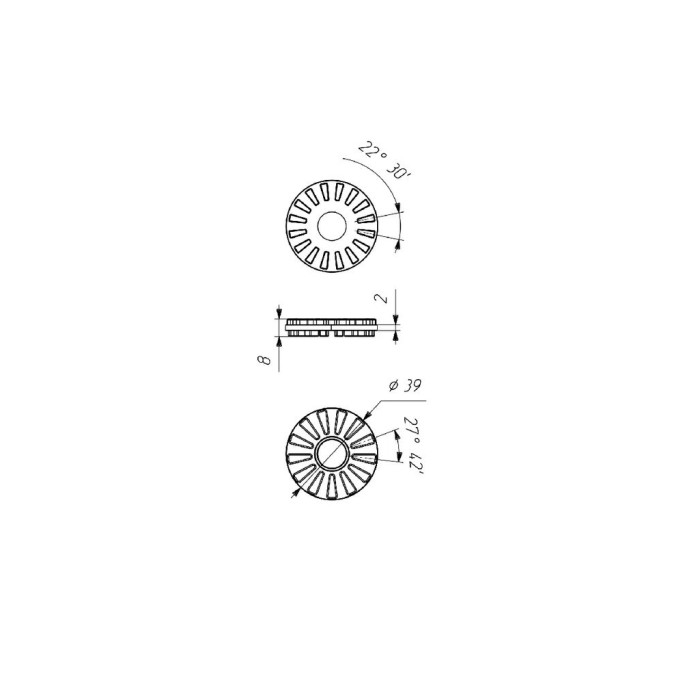

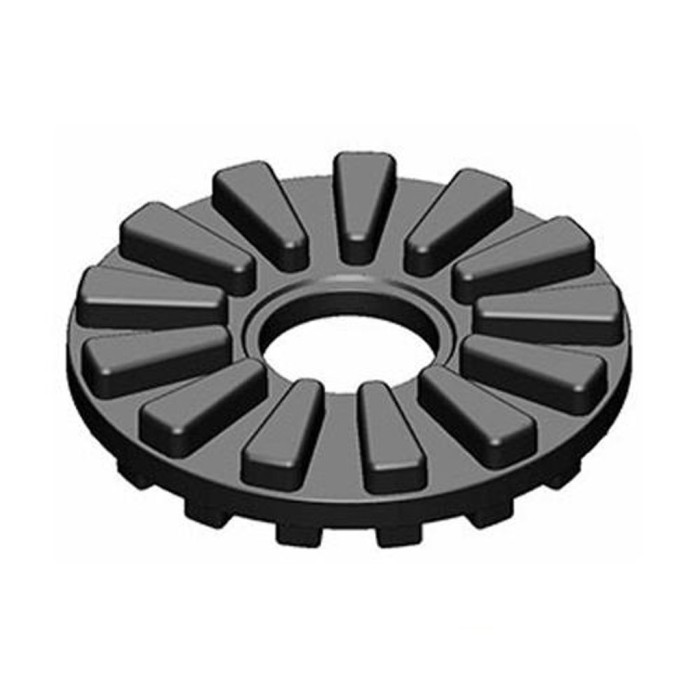

Предназначен для установки любых аксессуаров SCOTTY, оснащенных боковыми шлицами 22, 5° (держатели спиннингов, крепления для датчиков эхолота и т.п.) в монтажных системах FASTen. Шайбы совмещаются с адаптерами, оснащенными боковыми шлицами 27, 7° и нижней частью в форме 12-угольной звезды. Совместим с аксессуарами других брендов, имеющих такой же размер боковых шлицев (например, RAILBLAZA). Комплекта достаточно для установки трех аксессуаров. Шайбы изготовлены из армированного стекловолокном полиамида, что обеспечивает их прочность и надежность.
Инструкция по установке переходных шайб Da 230
1. Открутите ручку на наклонном узле против часовой стрелки.
2. Разделите две части наклонного узла.
3. Установите переходную шайбу, как показано на схеме, и совместите шлицы.
4. Установите винт и пружину, с набора серии FASTen™, как показано на схеме.
5. Накрутите ручку с гайкой по часовой стрелке на винт и затяните соединение.

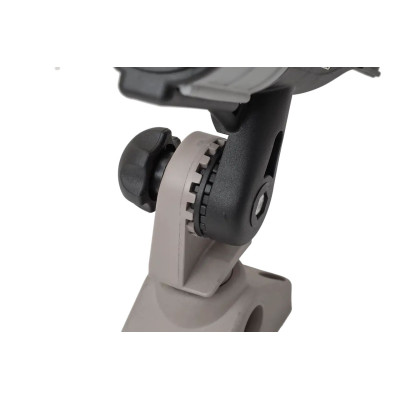

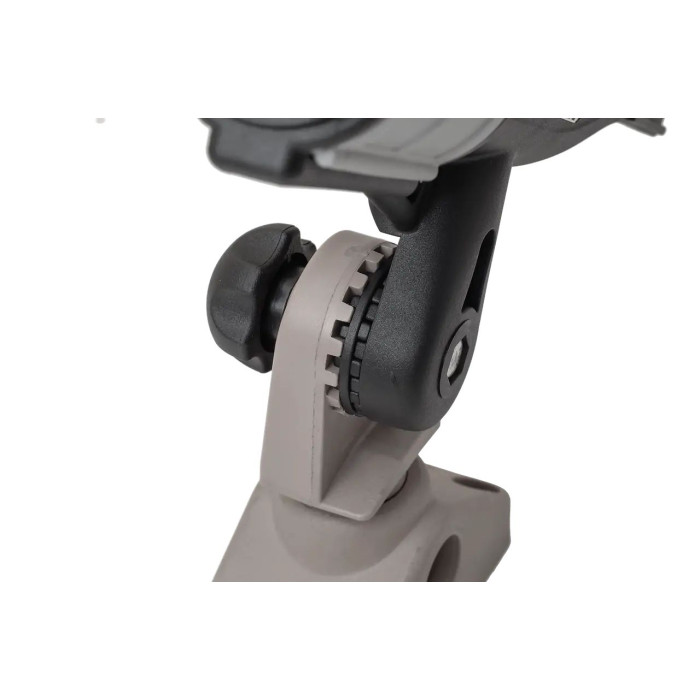

6. Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.
!!!ВНИМАНИЕ: Придерживайте устройство рукой во избежание падения узла с закрепленным на нем оборудованием и аксессуарами.
Это изделие доступно в черном цвете.
